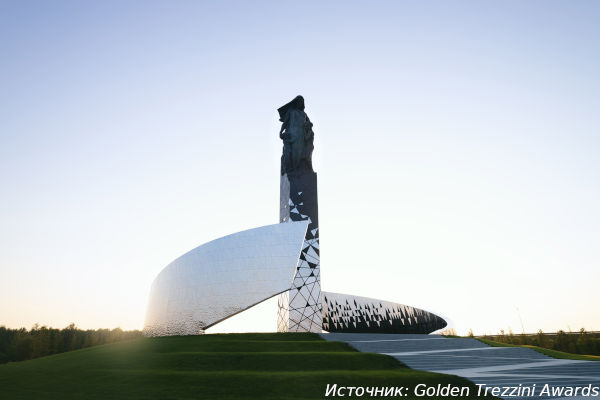

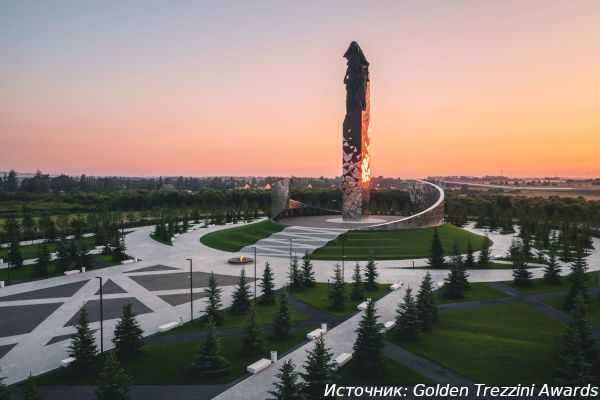

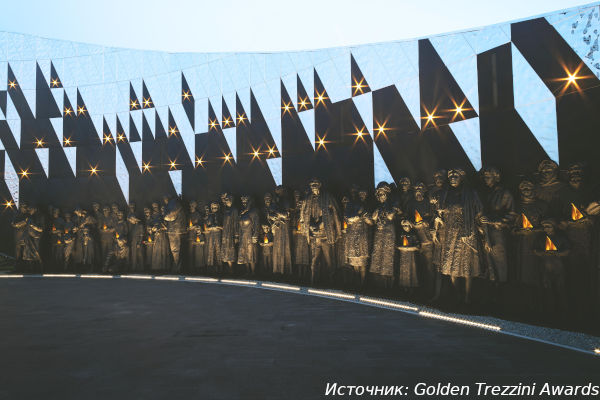

По заказу Российского военно-исторического общества, «Архитектурное Бюро Роса» реализовало масштабный проект - мемориал «Мирным гражданам Советского Союза, погибшим в ходе Великой Отечественной войны».
В создании скульптуры женщины, являющейся неотъемлемой частью мемориального комплекса, использовался 3D-сканер Calibry.

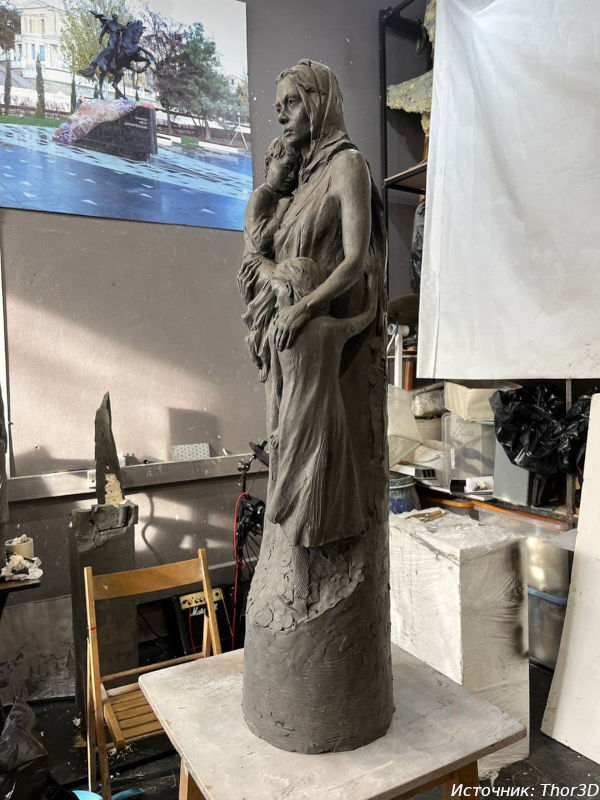

Оцифровка 3D-сканером потребовалась на трех этапах производства. Первый этап – утверждение макета комиссией Российского военно-исторического общества. Для этих целей 40-сантиметровый прототип, выполненный из скульптурной глины в трех вариантах, был оцифрован для последующей 3D-печати. Таким образом было проще транспортировать скульптуру, не беспокоясь за сохранность форм.
На втором этапе уточнялись и утверждались детали скульптуры, выполненной уже в большем масштабе – 2 метра. В данной работе также делались цифровые слепки скульптуры.

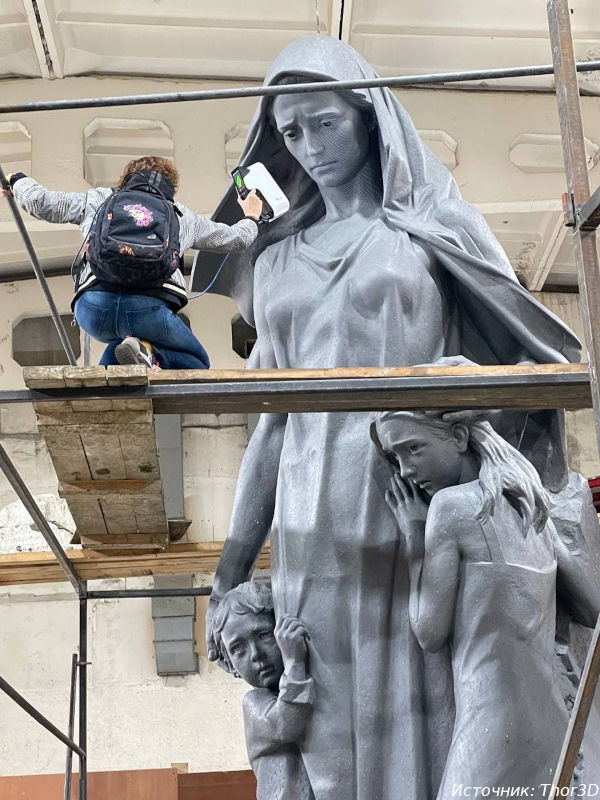

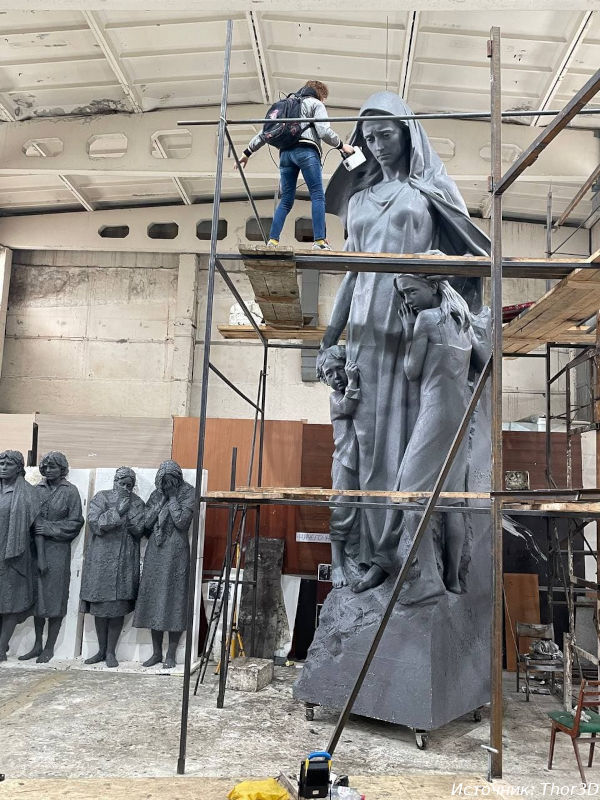

На последнем этапе проводилось сканирование 6,5-метровой скульптуры. Благодаря тому, что сканер мог оперировать автономно (устройство было подключено к пауэрбанку в рюкзаке оператора), работы осуществлялись на строительных лесах.
3D-сканирование скульптуры осуществлялось по спирали сверху вниз в 4 «куска». Разбивка в 4 этапа была произведена из-за лесов, которыми оператор был ограничен.

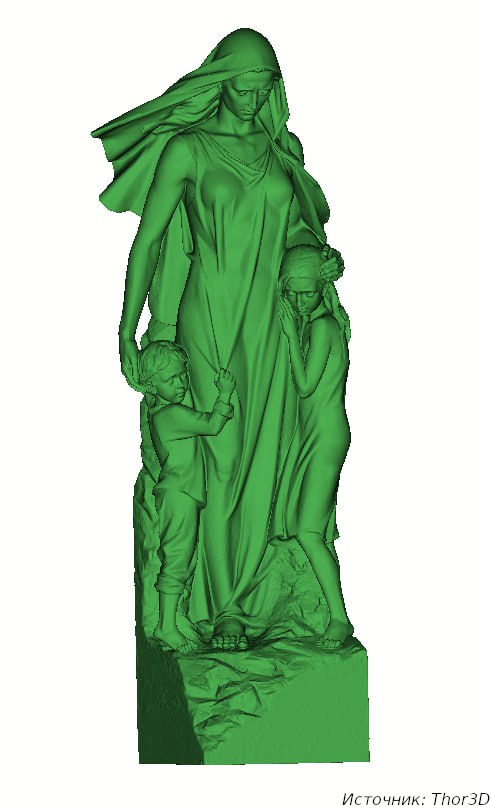

Работы заняли час с учетом времени перемещения специалиста по строительным конструкциям. Далее, данные были обработаны в ПО Calibry Nest и «сшиты» в единую модель, которая стала основой для производственного этапа – отливки в бронзу.
?
